導熱油加熱器核心組成部分有哪些？

返回列表 來源：發布日期： 2025.09.19/10:32

導熱油加熱器的核心組成部分通過協同工作實現熱能的高效傳遞與安全控制，其結構可分為熱能生成系統、熱能循環系統、安全保護系統、控制與監測系統四大模塊。以下是具體組成部分及功能解析：

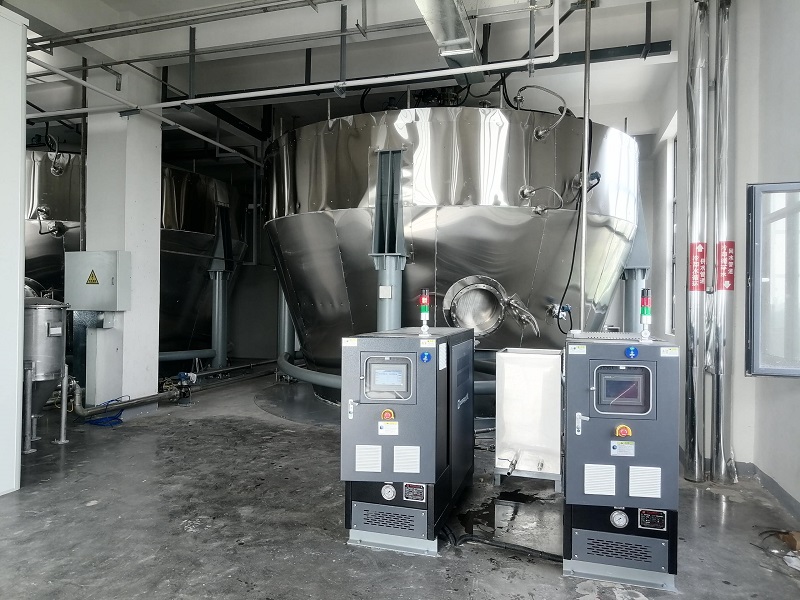

導熱油加熱器

一、電加熱管
功能：將電能轉化為熱能，通過電阻絲發熱加熱導熱油。
關鍵點：材質通常為不銹鋼或鎳鉻合金，耐高溫、耐腐蝕。功率根據設備需求設計，可分組控制以實現溫度梯度調節。表面需保持清潔，避免油垢堆積導致局部過熱。
二、循環泵
功能：為整個封閉循環系統提供動力，克服管路阻力，保證導熱油能以穩定的流速和壓力在系統內強制循環。
關鍵點：類型包括齒輪泵、離心泵等，需根據流量和壓力需求選擇。定期檢查運行壓力和流量，清理進口過濾器雜物。
三、PLC控制系統
功能：集中控制加熱、循環、報警等邏輯，實現自動化運行。
關鍵點：可編程設定溫度曲線、壓力范圍等參數。支持遠程監控和故障診斷。
四、導熱油管道
功能：連接各部件，形成封閉循環回路。
關鍵點：材質需耐高溫、耐腐蝕。管道布局需合理，減少彎頭以降低阻力。
五、儲油槽
功能：儲存?zhèn)溆脤?dǎo)熱油，用于系統補油或換油操作。
關鍵點：需與系統隔離，防止油品老化。
六、安全閥
功能：當控制系統失效、壓力異常升高時，安全閥會自動開啟泄壓，將多余的壓力釋放回膨脹槽，是防止系統超壓爆炸的一道機械保護。
關鍵點：必須定期送至機構校驗，確保其靈敏可靠。
七、油過濾器
功能：過濾在高溫運行中產生的微小碳粒和雜質，保護循環泵和加熱管，延長導熱油和設備的使用壽命。
關鍵點：需要定期清洗或更換濾芯。
八、防爆結構（防爆型適用）
功能：防止設備內部可燃氣體爆炸引發二次災害。
關鍵點：殼體采用防爆材料，密封結構嚴格。電氣元件需符合防爆標準（如ExdIIBT4）
希望這個詳細的分解能幫助您全面了解導熱油加熱器的核心構成。每個部分都至關重要，共同確保了系統的高效、穩定和安全運行。
